Plaquette Coeur  Steel 10mm – Amarrage | Petzl

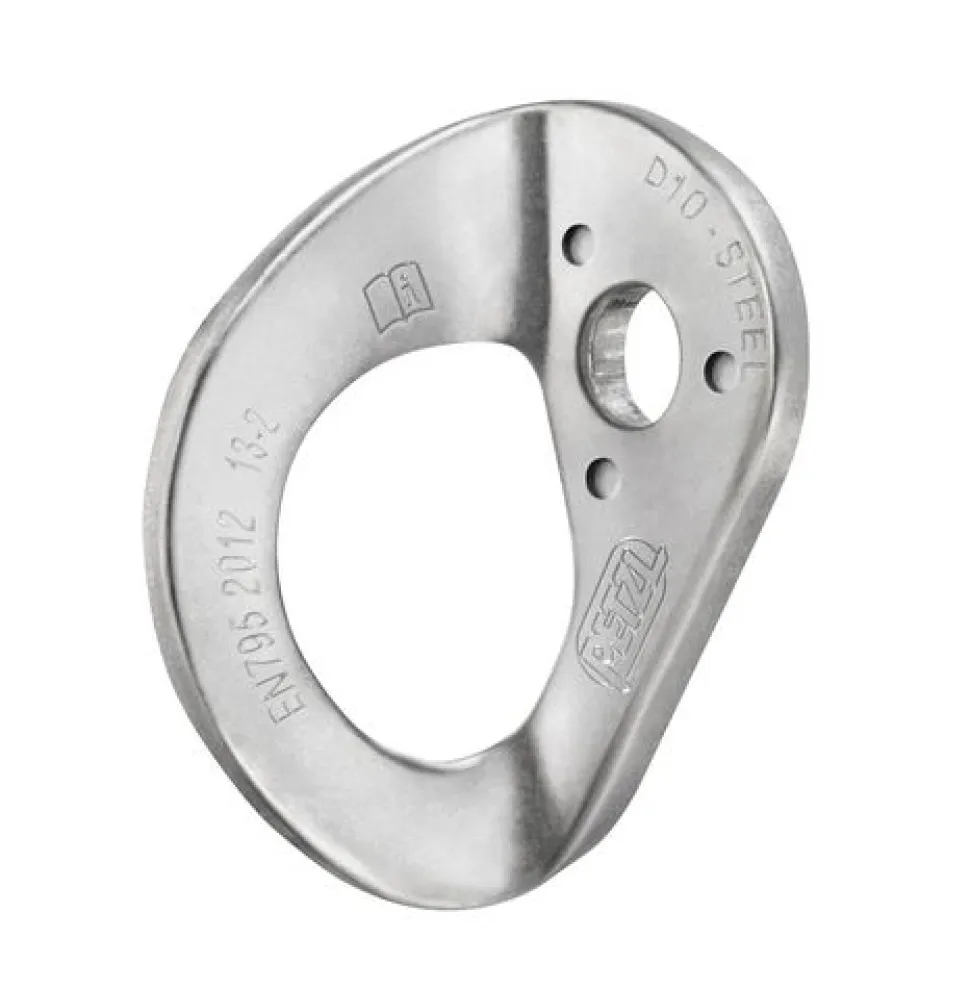

La plaquette Cœur Steel 10 mm de Petzl a été réalisée en acier afin de proposer un ancrage à prix réduit destiné aux usages en intérieur uniquement. La plaquette Cœur devra être associée avec un goujon de 10 mm en acier (non fourni). La plaquette seule pèse 65 g.

Le système anti-rotation de la plaquette Cœur Steel consiste en une série de reliefs sur la face arrière empêchant la plaquette de tourner lors de la mise en place de l’amarrage, mais aussi à l’usage, lors des fortes sollicitations latérales. Le trou de connexion large et ergonomique facilite le clippage du mousqueton et la largeur du trou permet d’installer deux mousquetons simultanément, très utile en cas de réchappe. L’épaisseur de matière élevée de la plaquette, ainsi que les bords arrondis du trou de connexion, limitent l’usure des mousquetons.

Vérifiez la compatibilité de ce produit avec les autres éléments du système dans votre application (compatibilité = bonne interaction fonctionnelle). Le mousqueton de type B utilisé avec la plaquette doit être conforme aux normes en vigueur dans votre pays (connecteur EN 362 ou EN 12275 selon le domaine d’application). Utilisez un goujon du diamètre approprié à celui de la plaquette (par exemple, goujon de diamètre 10 mm pour plaquette de diamètre 10 mm). Attention, n’associez pas des goujons, écrous, rondelles, plaquettes de matières différentes. Pour utiliser la plaquette CŒUR sur tout autre dispositif que le goujon BOLT de Petzl, assurez-vous de la résistance du système d’ancrage et de la compatibilité avec la plaquette choisie.

Avant l’installation, contrôlez que la plaquette et son moyen de fixation au support (par exemple le goujon) sont fabriqués dans le même matériau.

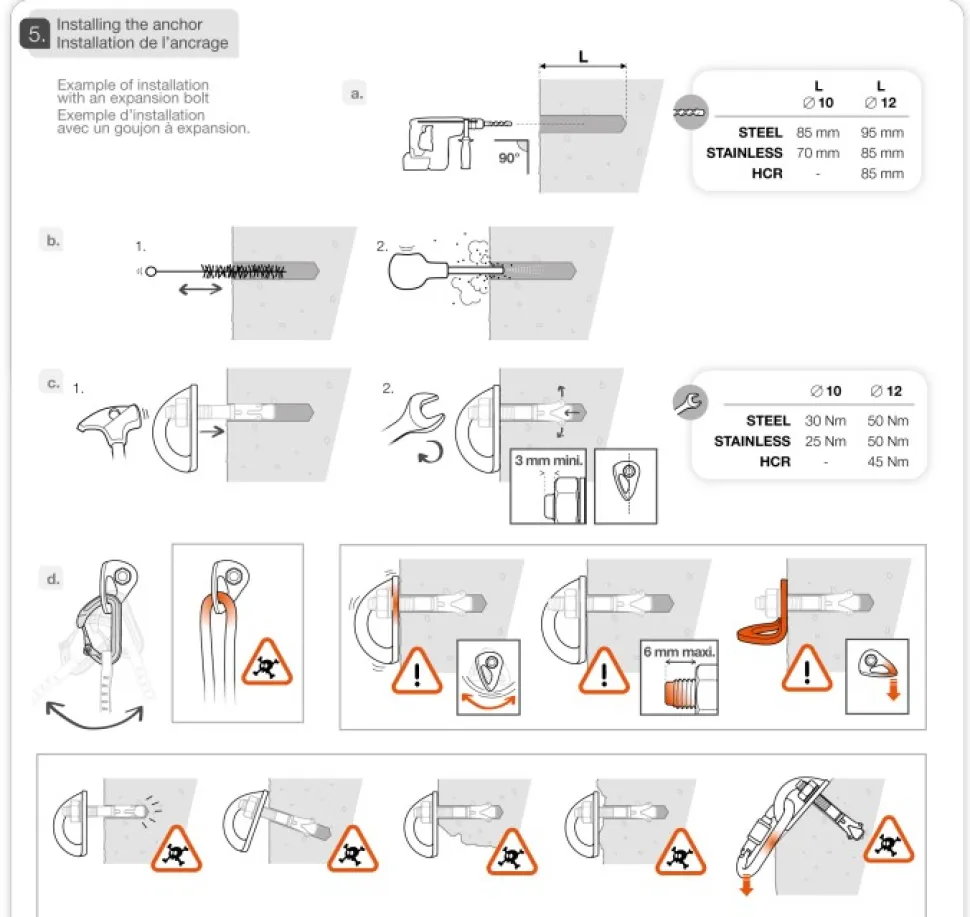

Exemple d’installation avec un goujon à expansion :

1. Vérifiez la qualité du support autour de l’amarrage. Veillez à ce que le rocher soit compact et homogène.
2. Après avoir nettoyé la zone de rocher à percer, percez un trou du diamètre et de la profondeur appropriés.
3. Nettoyez le trou avec une brosse, puis avec une soufflette.
4. Enfoncez le goujon avec la plaquette dans le trou et serrez l’écrou au couple de serrage préconisé.

À la suite de chaque installation, vérifiez que la dégaine circule librement dans la plaquette. Attention, si le goujon dépasse trop, celui-ci peut entraver le libre mouvement de la dégaine dans la plaquette. Désinstallation de la plaquette : Dévissez l’écrou et retirez la plaquette. Avant de réutiliser la plaquette, effectuez une vérification approfondie de celle-ci. Les valeurs de rupture de l’amarrage dépendent de la qualité du support et de la qualité de l’installation. Dans une roche tendre, l’amarrage peut avoir une capacité de résistance moindre. Il peut être nécessaire d’utiliser un amarrage plus long ou d’un autre type et d’effectuer des tests de résistance sur le terrain.

Caractéristiques :

• Matière COEUR STEEL : acier (S600MC)
• Poids : 65 g
• Diamètres de goujon acier nécessaire : 10 mm
• Garantie 3 ans
• Fabriqué en France
• Dispositif d’ancrage type A (EN 795 : 2012 type A) pour les protections contre les chutes de hauteur. Réservé à l’usage d’une seule personne.
• Dispositif d’amarrage pour rocher (EN 959 : 2018) pour les protections contre les chutes de hauteur lorsqu’il est utilisé avec un goujon BOLT.
• Résistance au cisaillement : 25 kN (associé avec un goujon Bolt dans un béton de qualité supérieure 50 MpA)
• Résistance à l’arrachement : 15 kN (associé avec un goujon Bolt dans un béton de qualité supérieure 50 MpA)
